Αυτό το άρθρο εξετάζει τις αιτίες που μπορούν να οδηγήσουν σε ζημιά στοRAID 5 Array Buffalo HD-H1.0TGLR5, και περιγράφειΜέθοδοι ανάκτησης δεδομένωνχρησιμοποιώντας εξειδικευμένα εργαλεία.
Περιεχόμενα
- Πώς να δημιουργήσετε RAID 5 στο Buffalo HD-H1.0TGLR5
- Πώς να δημιουργήσετε ένα κοινό φάκελο στο Buffalo HD-H1.0TGLR5
- Πώς να ανακτήσετε δεδομένα από την RAID στο Buffalo HD-H1.0TGLR5
- Βήμα 1.Εργαλεία που απαιτούνται κατά τη διαδικασία ανάκτησης δεδομένων
- Βήμα 2.Ξεκινώντας τη διαδικασία ανάκτησης
- Βήμα 3.Πώς να δημιουργήσετε μια εικόνα δίσκου
- Βήμα 4.Διαδικασία ανάκτησης δεδομένων
- Σύναψη
- Ερωτήσεις και απαντήσεις
- Σχόλια
Η αποθήκευση RAID που βασίζεται σε συσκευές αποθήκευσης δικτύου Buffalo (NAS) χρησιμοποιείται ευρέως σε μικρές επιχειρήσεις και οικιακά περιβάλλοντα για αξιόπιστη αποθήκευση μεγάλων όγκων δεδομένων.
Το μοντέλοBuffalo terastation hd-h1.0tgl/r5Περιλαμβάνει υποστήριξη γιαΕπιδρομή 5, που επιτρέπει σε πολλαπλές μονάδες δίσκου να συνδυάζονται σε μια συστοιχία με τη διανομή δεδομένων και την ισοτιμία. Αυτή η διαμόρφωση παρέχει μια ισορροπία μεταξύ της απόδοσης, της ανοχής σφαλμάτων και της αποτελεσματικής χρήσης του χώρου δίσκου.
Ωστόσο, ακόμη και το RAID 5 δεν εγγυάται την απόλυτη προστασία από την απώλεια δεδομένων. Η αποτυχία ενός ή περισσοτέρων σκληρών δίσκων, των σφαλμάτων υλικού ελεγκτή, των σφαλμάτων λογισμικού ή των λανθασμένων ενεργειών χρήστη μπορεί να οδηγήσει σε διαφθορά και απώλεια πρόσβασης σε αρχεία. Για τους ιδιοκτήτες της NAS τέτοιες καταστάσεις είναι κρίσιμες, καθώς σημαντικά έγγραφα εργασίας, αρχεία ή περιεχόμενο πολυμέσων συχνά αποθηκεύονται σε αυτές τις συσκευές.
Τα παρακάτω καταδεικνύουν τον τρόπο ανάκτησης δεδομένων από μια συστοιχία RAID 5 (αποτελούμενη από τέσσερις μονάδες) χρησιμοποιώντας το παράδειγμα τουNAS BUFFALO HD-H1.0TGLR5συσκευή.
Πηγαίνω για προβολή
Πώς να ανακτήσετε δεδομένα από το RAID 5 στο Buffalo TS5400D NAS
Τα παρακάτω εξηγούν τον τρόπο δημιουργίας ενός RAID 5 σε αυτό το αποθηκευτικό χώρο του δικτύου.

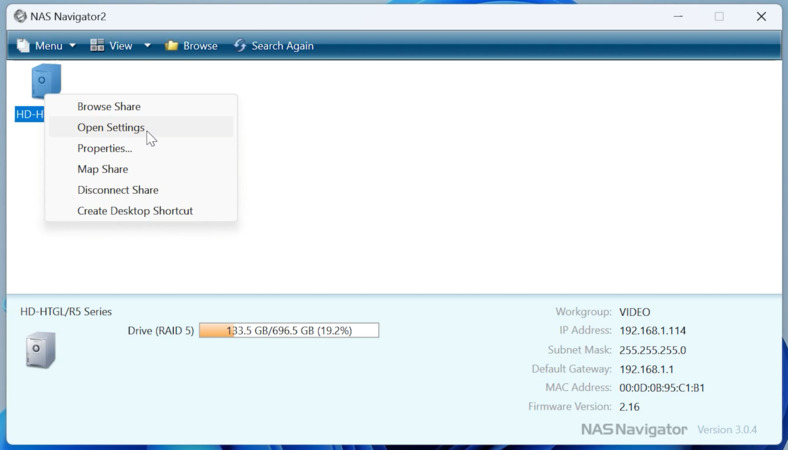

Για να αποκτήσετε πρόσβαση στον πίνακα διαχείρισης αποθήκευσης, ξεκινήστεNas Navigator, εντοπίστε τη συσκευή στη λίστα και ανοίξτε τις ρυθμίσεις της (κάντε δεξί κλικ-Ανοίξτε τις ρυθμίσεις).
Εναλλακτικά, ανοίξτε ένα πρόγραμμα περιήγησης και εισαγάγετε τη διεύθυνση IP της αποθήκευσης στη γραμμή διευθύνσεων. Για να αποκτήσετε πρόσβαση στον πίνακα διαχείρισης NAS, πρέπει να εισαγάγετε τη σύνδεση και τον κωδικό πρόσβασης του διαχειριστή. Από προεπιλογή, αυτά είναιχορηγόςκαισύνθημα, αντίστοιχα.
Στη συνέχεια, πηγαίνετε στοΔιαχείριση δίσκων-Διαμόρφωση επιδρομής. Ανοίξτε μία από τις διαμορφώσεις, για παράδειγμα:Συστοιχία επιδρομών 1.

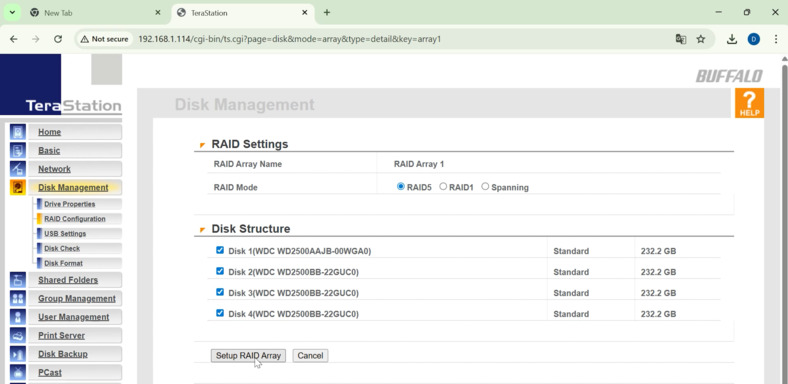

Στο επόμενο βήμα επιλέξτε τον τύπο επιδρομής (σε αυτό το παράδειγμα -Επιδρομή5) και επισημάνετε τις μονάδες δίσκου που θα περιλαμβάνουν τη συστοιχία.

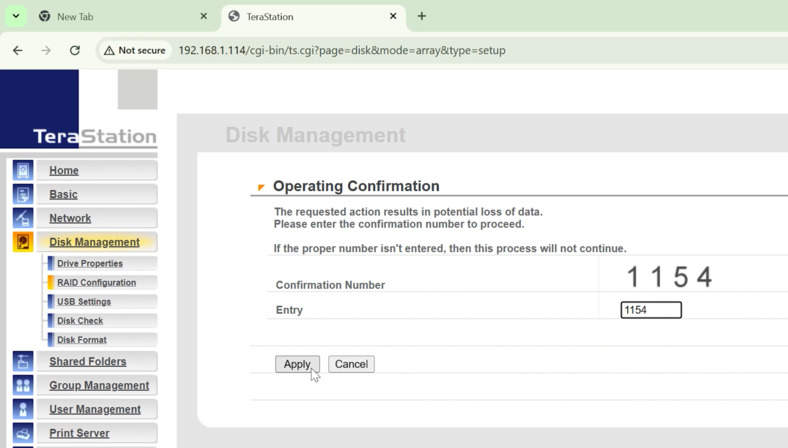

Μετά από αυτό, κάντε κλικ στοΣυστοιχία επιδρομών εγκατάστασης-Εντάξεικουμπί και εισαγάγετε τον κωδικό επιβεβαίωσης που εμφανίζεται στην οθόνη.

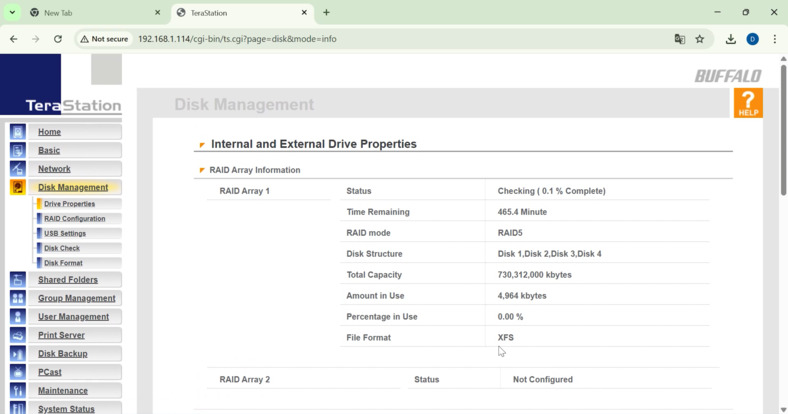

Μετά από αυτό θα ξεκινήσει ο πίνακας και η επαλήθευση. Όπως φαίνεται, τοΣτο XFSθα χρησιμοποιηθεί σύστημα αρχείων. Άλλες παράμετροι RAID μπορούν επίσης να αναθεωρηθούν εδώ.
Πώς να δημιουργήσετε ένα κοινό φάκελο στο Buffalo HD-H1.0TGLR5
Ενώ η επαλήθευση λειτουργεί μπορούμε να συνεχίσουμε τη διαμόρφωση. Ας προσθέσουμε ένα κοινό φάκελο και να διαμορφώσουμε τις παραμέτρους πρόσβασης.

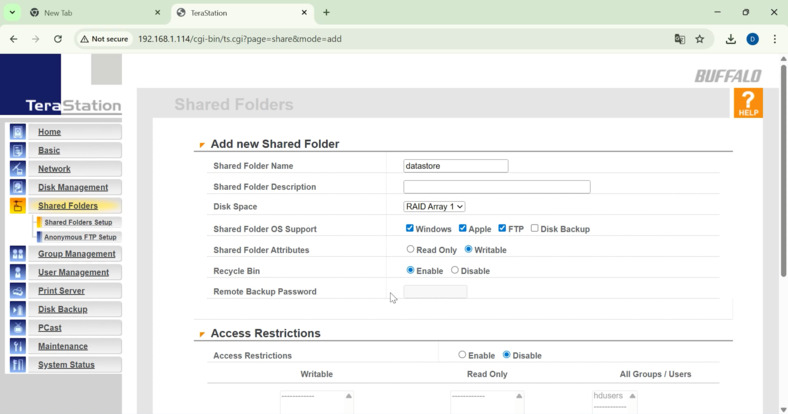

Για να δημιουργήσετε ένα κοινό φάκελο μεταβείτε στις ρυθμίσεις -Κοινόχρηστοι φακέλοι. Στο παράθυρο ανοιχτών ρυθμίσεων κάντε κλικ -Προσθέτω.
Στη συνέχεια, καθορίστε το όνομα του πόρου δικτύου και επιλέξτε τον πίνακα όπου θα αποθηκευτεί ο φάκελος. Επιλέξτε επίσης τους τύπους λειτουργικού συστήματος για τους οποίους θα είναι διαθέσιμοι μέσω του δικτύου, ενεργοποιήστε τον κάδο ανακύκλωσης, κ.λπ.Ρυθμίσεις πρόσβασης.
Πώς να ανακτήσετε δεδομένα από την RAID στο Buffalo HD-H1.0TGLR5
Για την επιτυχή ανάκτηση δεδομένων, είναι απαραίτητο να κατανοήσουμε την κατάσταση που έχουμε να κάνουμε.
| Παράμετρος | Περιγραφή |
|---|---|
| Μοντέλο NAS | Buffalo HD-H1.0TGL/R5. Η ονομασία R5 σχεδόν πάντα υποδεικνύει τη λειτουργία σε λειτουργία RAID 5. Τα δεδομένα και τα αλέγματα διανέμονται και στις τέσσερις μονάδες δίσκου, επιτρέποντας στον πίνακα να επιβιώσει από την αποτυχία ενός δίσκου. Στην περίπτωσή μας, η αποτυχία πιθανότατα σχετίζεται με την εξουσία ή την πλακέτα συστήματος. Οι ίδιοι οι δίσκοι παραμένουν λειτουργικές. |
| Σύστημα αρχείων | Οι συσκευές NAS λειτουργούν στο Linux. Οι συσκευές Buffalo αυτής της σειράς συνήθως χρησιμοποιούν το σύστημα αρχείων XFS. Είναι γρήγορο και αξιόπιστο, αλλά τα Windows και MacOs δεν το αναγνωρίζουν εγγενώς. Επομένως, όταν οι μονάδες δίσκου συνδέονται απευθείας σε έναν υπολογιστή, τα δεδομένα δεν θα εμφανίζονται. |
| Ο στόχος μας | Αφαιρέστε τις μονάδες δίσκου, συνδέστε τις σε έναν υπολογιστή Windows και χρησιμοποιήστεHetman Raid RecoveryΓια να συναρμολογήσετε ουσιαστικά τη συστοιχία RAID 5. Αυτό θα επιτρέψει στο λογισμικό να διαβάσει το σύστημα αρχείων XFS και να παρέχει πρόσβαση στα αποθηκευμένα αρχεία. |
Πριν ξεκινήσετε την ανάκτηση δεδομένων, πρέπει να γνωρίζετε πλήρως τις ενέργειές σας. Οποιοδήποτε λάθος όταν εργάζεστε με δίσκους από μια συστοιχία RAID μπορεί να οδηγήσει σε μη αναστρέψιμη απώλεια δεδομένων. Εάν οι πληροφορίες σχετικά με τις μονάδες είναι εξαιρετικά σημαντικές και δεν είστε σίγουροι για τις ενέργειές σας, σκεφτείτε να επικοινωνήσετε με τις υπηρεσίες επαγγελματικής ανάκτησης δεδομένων.
Βήμα 1.Εργαλεία που απαιτούνται κατά τη διαδικασία ανάκτησης δεδομένων
Τι απαιτείται για την ανάκτηση δεδομένων από μια επιδρομή στο Buffalo HD-H1.0TGLR5:
Δείτε επίσης:BUFFALO NAS LS-WXL236 RAID DATACE DATACES: Αποδεδειγμένες τεχνικές
Πρώτον, ένας υπολογιστής που τρέχει παράθυρα. Ένας επιτραπέζιος υπολογιστής με δωρεάν θύρες και συνδετήρες τροφοδοσίας είναι κατάλληλος για αυτήν την εργασία.
Αυτό το μοντέλο NAS χρησιμοποιείΟι μονάδες IDE. Εάν η μητρική σας πλακέτα δεν διαθέτει τις αντίστοιχες θύρες, θα χρειαστείτε έναΠροσαρμογέας IDE-to-Sata. Θα πρέπει να συνδέσετε όλους τους δίσκους ταυτόχρονα ή να δημιουργήσετε εικόνες κάθε μονάδας.
- Η άμεση σύνδεση με τις θύρες SATA της μητρικής πλακέτας είναι η προτιμώμενη επιλογή. Ένας εξωτερικός σταθμός σύνδεσης είναι επίσης αποδεκτός για το σκοπό αυτό.
- Εξειδικευμένο λογισμικό σχεδιασμένο για ανάκτηση δεδομένων από συστοιχίες RAID που έχουν υποστεί βλάβη. Για αυτόν τον οδηγό θα χρησιμοποιήσουμε το πρόγραμμαHetman Raid Recovery.
- Θα αποθηκευτεί ένας ξεχωριστός σκληρός δίσκος (εξωτερικός ή εσωτερικός) στον οποίο θα αποθηκευτούν ανακτηθέντα δεδομένα ή εικόνες. Η χωρητικότητά του πρέπει να είναι επαρκής για όλα τα ανακτημένα αρχεία και εικόνες.
- Ένας δείκτης για την επισήμανση των μονάδων δίσκου.
- Ένα κατσαβίδι για να αφαιρέσετε τις μονάδες δίσκου από το περίβλημα.
Βήμα 2.Ξεκινώντας τη διαδικασία ανάκτησης
Για να ξεκινήσετε τη διαδικασία ανάκτησης, αφαιρέστε τις μονάδες δίσκου από τη συσκευή και συνδέστε τις με τη μητρική πλακέτα ενός υπολογιστή Windows.

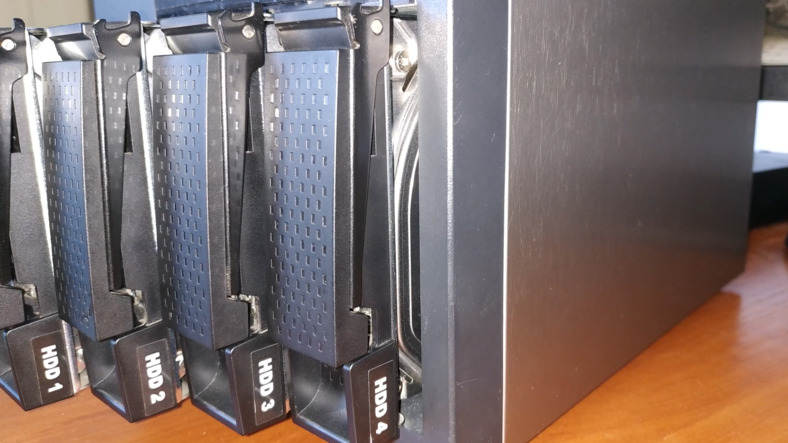

Να είστε βέβαιος να επισημάνετε τις μονάδες δίσκου! Χρησιμοποιήστε έναν δείκτη και αριθμό κάθε μονάδα δίσκου ανάλογα με τη θέση του στο NAS: "1", "2", "3", "4". Η σειρά οδήγησης είναι μια σημαντική σημαντική παράμετρος για τη συναρμολόγηση μιας επιδρομής 5. Μην τα αναμιγνύετε!
Επίσης, κατά τη σύνδεση των μονάδων δίσκου, τα Windows ενδέχεται να ζητήσουν να "αρχικοποιήσουν" ή να "μορφοποιήσουν" τους δίσκους επειδή δεν αναγνωρίζουν το σύστημα αρχείων XFS. Μην αποδέχεστε αυτές τις προτροπές. Κλικ"Ματαίωση"σε οποιαδήποτε τέτοια μηνύματα.
Μετά τη σύνδεση των μονάδων δίσκου, ξεκινήστε την εφαρμογή.
Hetman Raid RecoveryΘα ανακατασκευάσει τη σπασμένη επιδρομή από τις μονάδες δίσκου και θα σας επιτρέψει να ανακτήσετε χαμένα δεδομένα. Το πρόγραμμα υποστηρίζει όλους τους κοινούς τύπους επιδρομών και τα περισσότερα συστήματα αρχείων. Χρησιμοποιώντας το μπορείτε να ανακτήσετε δεδομένα όχι μόνο από τις συσκευές Buffalo NAS αλλά και από άλλους κατασκευαστέςΘεολογία,Qnapκαι άλλες δημοφιλείς συσκευές αποθήκευσης.
Βοηθά στην ανασυγκρότηση μιας κατεστραμμένης επιδρομής από μονάδες σε περιπτώσεις αποτυχίας της συσκευής NAS, αποτυχίας ελεγκτή ή αποτυχίας ενός ή περισσοτέρων δίσκων συστοιχίας. Χρησιμοποιώντας αυτό το εργαλείο μπορείτε να ανακτήσετε κρίσιμες πληροφορίες που παραμένουν στις μονάδες δίσκου χωρίς να χρησιμοποιήσετε το αρχικό περίβλημα NAS.
Βήμα 3.Πώς να δημιουργήσετε μια εικόνα δίσκου
Δεδομένου ότι θα ανακτήσω δεδομένα από εικόνες δίσκου, θα δείξω πώς να δημιουργήσω μια εικόνα της απαιτούμενης μονάδας δίσκου.

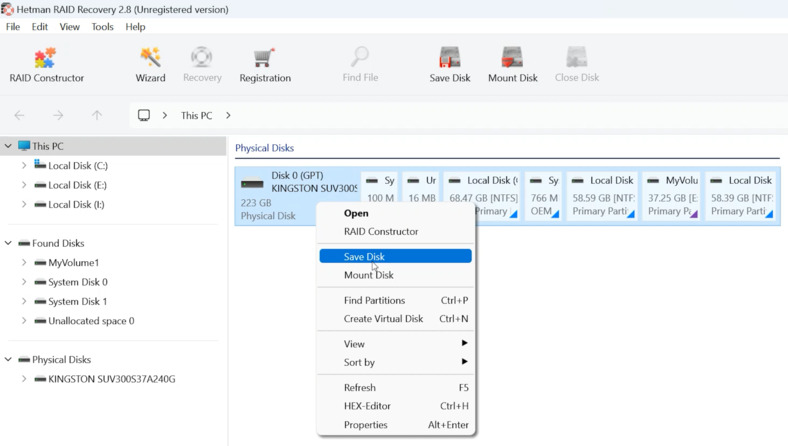

Για να το κάνετε αυτό, επιλέξτε την απαιτούμενη μονάδα δίσκου και στο επάνω κλικ -Αποθήκευση δίσκου.

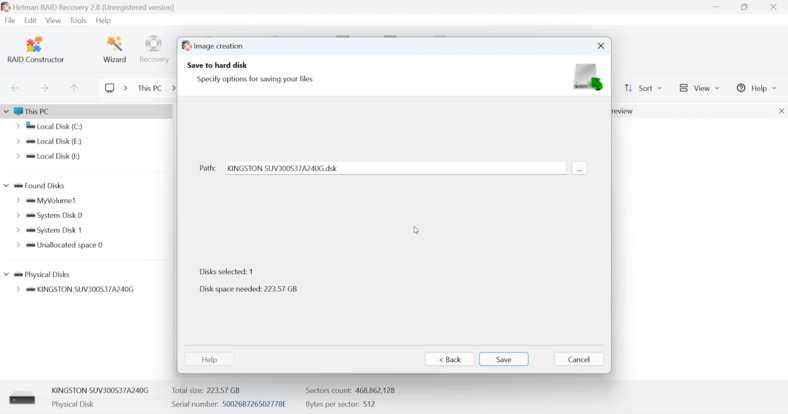

Στη συνέχεια, καθορίστε τη διαδρομή όπου μπορείτε να την αποθηκεύσετε. Στην περίπτωσή μας είναι μια προετοιμασμένη μονάδα αποθήκευσης.
Για να φορτώσετε την εικόνα στο πρόγραμμα, κάντε κλικΔίσκο βάσηςκαι καθορίστε τη διαδρομή προς την εικόνα.
Έτσι δημιούργησα εικόνες των δίσκων αποθήκευσης και τις τοποθετήθηκα στο πρόγραμμα.

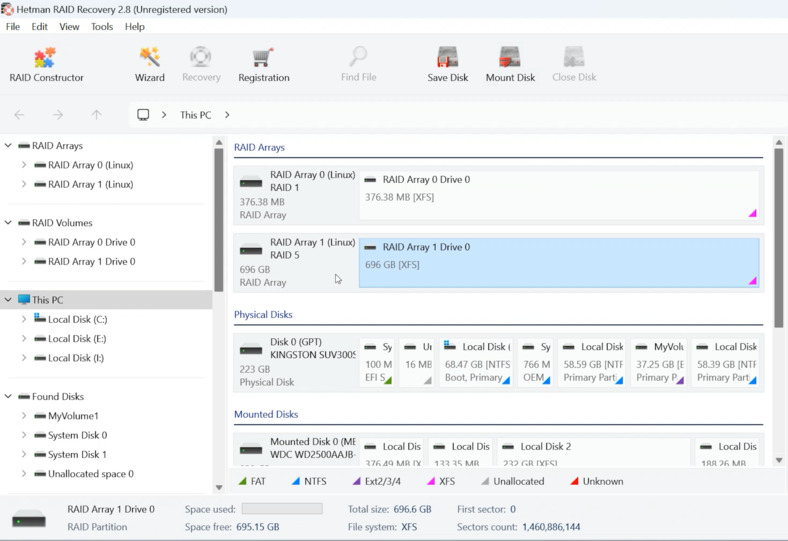

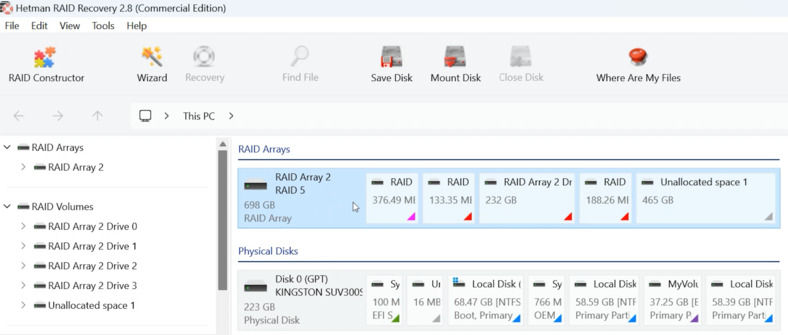

Είτε η είσοδος είναι μια τοποθετημένη εικόνα είτε ένας φυσικός δίσκος, το βοηθητικό πρόγραμμα θα ανακατασκευάσει αυτόματα τη σπασμένη επιδρομή από τις μονάδες δίσκου και θα την εμφανίσει στο κύριο παράθυρο του προγράμματος. Στο κάτω μέρος μπορείτε να δείτε τις παραμέτρους του συναρμολογημένου πίνακα.
Βήμα 4.Διαδικασία ανάκτησης δεδομένων
Για να αναζητήσετε αρχεία, ξεκινήστε μια ανάλυση δίσκου. Κάντε διπλό κλικ στο επιθυμητό διαμέρισμα και επιλέξτε τον τύπο αναζήτησης:Γρήγορη σάρωσηήΠλήρης ανάλυση.
Συνιστάται να ξεκινήσετε με έναΓρήγορη σάρωση. Σε αυτή τη λειτουργία το πρόγραμμα θα σαρώσει γρήγορα τις μονάδες δίσκου και θα εμφανίσει όλα τα αρχεία που βρίσκονται. Αυτός ο τύπος σάρωσης θα εντοπίσει αρχεία στα περισσότερα σενάρια απώλειας δεδομένων.

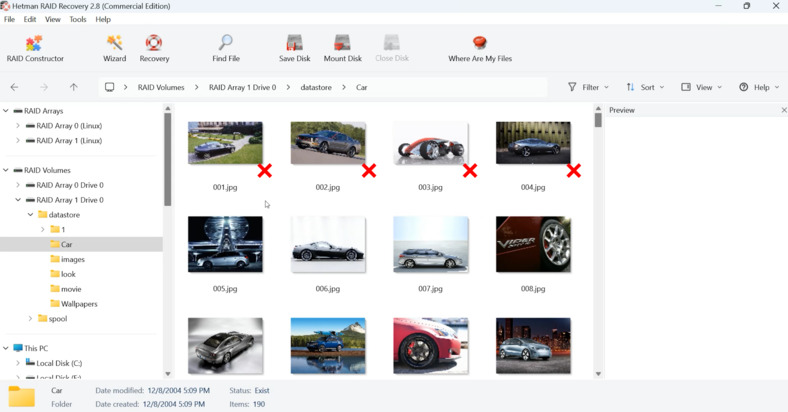

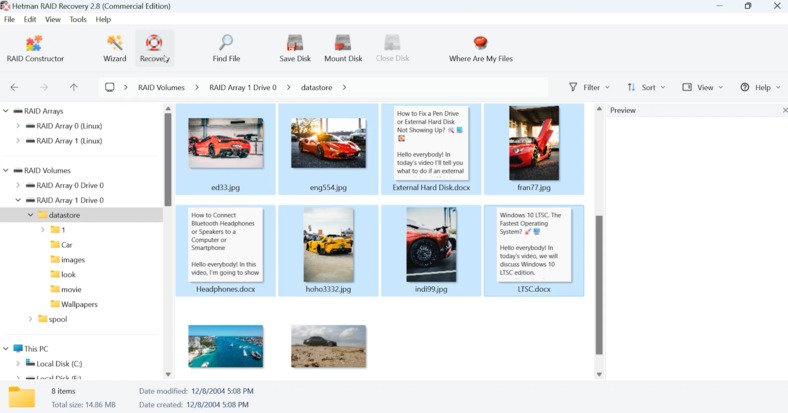

Όπως φαίνεται, το πρόγραμμα βρήκε εύκολα όλα τα αρχεία που παραμένουν στους δίσκους πίνακα. Βρίσκεται επίσης διαγραμμένα δεδομένα, τα οποία σημειώνονται με έναν Ερυθρό Σταυρό.
Αφού εντοπίσετε τα απαιτούμενα αρχεία, επιλέξτε όλα όσα χρειάζεστε για να επαναφέρετε και κάντε κλικ στοΑνακτώκουμπί.

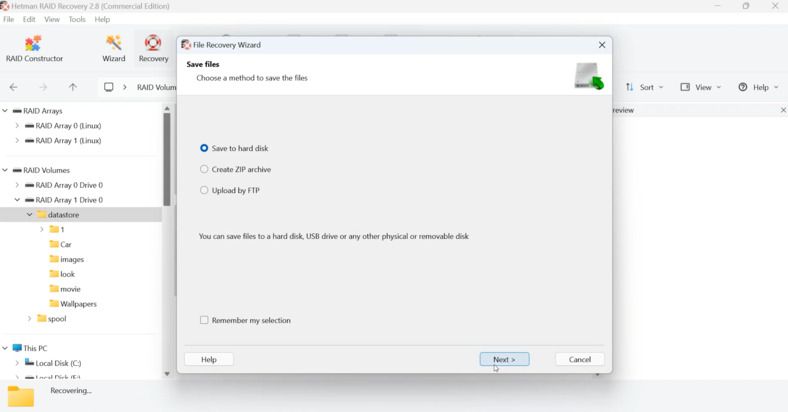

Επιλέξτε τη μονάδα και το φάκελο όπου μπορείτε να αποθηκεύσετε τα ανακτηθέντα δεδομένα.
Εάν το πρόγραμμα δεν βρήκε το απαιτούμενο αρχείο, εκτελέστε έναΠλήρης ανάλυση.

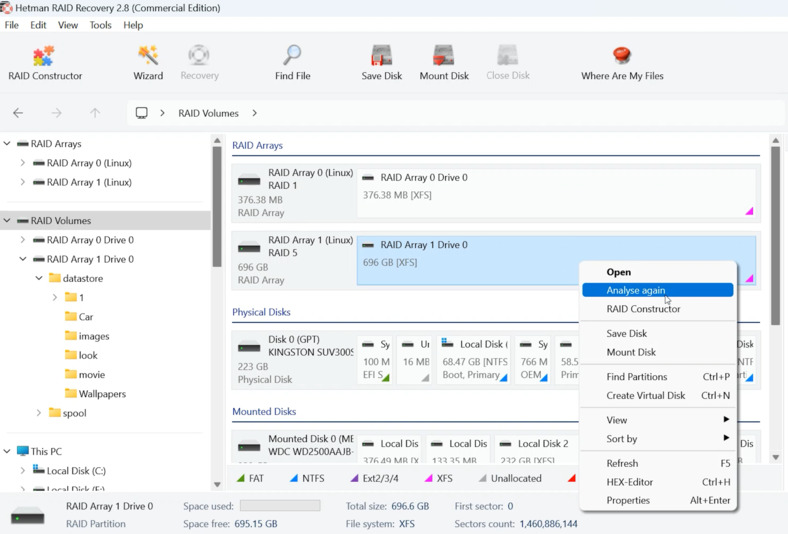

Για να το κάνετε αυτό, επιστρέψτε στο κύριο μενού του προγράμματος, κάντε δεξί κλικ στο δίσκο και επιλέξτεΑναλύομαι-Πλήρης ανάλυση.
Καθορίστε το σύστημα αρχείων και κάντε κλικ στο κουμπίΕπόμενος.
Σε ιδιαίτερα περίπλοκες περιπτώσεις συνιστάται να εκτελείτε αναζήτηση με βάση το περιεχόμενο, ενεργοποιώνταςΒαθιά ανάλυση.
Στη συνέχεια, απλά επιλέξτε και ανακτήστε τα απαιτούμενα αρχεία.

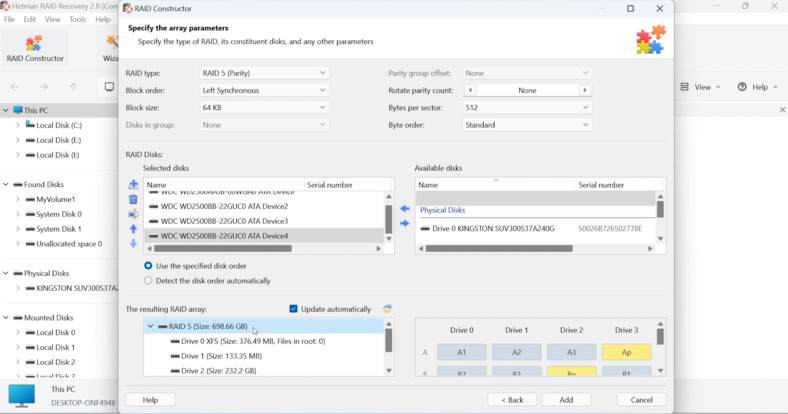

Το πρόγραμμα υλοποιεί επίσης έναν κατασκευαστή επιδρομής που σας επιτρέπει να συναρμολογήσετε το RAID σας με το χέρι. Για αυτή τη μέθοδο πρέπει να γνωρίζετε παραμέτρους RAID: Τύπος επιδρομής, σειρά μπλοκ, μέγεθος μπλοκ, κ.λπ.
Ένα πλεονέκτημα της ανάκτησης Hetman RAID είναι ότι το πρόγραμμα προσπαθεί να αναλύσει τις καθορισμένες παραμέτρους σε πραγματικό χρόνο. Εάν εισαχθούν σωστά, οι πληροφορίες σχετικά με τον πίνακα και το σύστημα αρχείων (XFS) ενδέχεται να εμφανίζονται παρακάτω στο παράθυρο κατασκευαστή. Εάν μπορείτε να δείτε τη δομή του δίσκου, βρίσκεστε στο σωστό δρόμο!
Επιβεβαιώστε τη δημιουργία. Κλικ"Προσθέτω". Μετά από αυτό ένα νέο εικονικό διαμέρισμα"RAID 5"θα εμφανιστεί στη λίστα δίσκων του προγράμματος. Αυτός είναι ο συναρμολογημένος πίνακας. Χρειάζεται μόνο να το σαρώσετε και να ανακτήσετε τις πληροφορίες.
Σύναψη
Η ανάκτηση δεδομένων από μια συστοιχία RAID 5 σε ένα NAS Buffalo HD-H1.0TGL/R5 είναι μια εργασία που απαιτεί προσοχή στη λεπτομέρεια και τη σωστή προσέγγιση. Παρόλο που τα συστήματα αυτά έχουν σχεδιαστεί για υψηλή αξιοπιστία, αποτυχίες ισχύος, αποτυχίες του συστήματος ή λανθασμένες ενέργειες χρήστη μπορούν να οδηγήσουν σε πλήρη απώλεια πρόσβασης στις πληροφορίες.
Ο κύριος κανόνας σε τέτοιες καταστάσεις δεν είναι να "πειραματιστεί" με τις μονάδες δίσκου και να μην ξεκινήσει την αναδημιουργία του πίνακα στο ίδιο το NAS, καθώς αυτό μπορεί να βλάψει μόνιμα τα δεδομένα. Η βέλτιστη προσέγγιση είναι να αφαιρέσετε τους σκληρούς δίσκους, να τις συνδέσετε με έναν υπολογιστή και να χρησιμοποιήσετε εξειδικευμένες λύσεις όπωςHetman Raid Recovery. Αυτό το λογισμικό σας επιτρέπει να αναδημιουργήσετε ουσιαστικά τοΕπιδρομή 5δομή, διαβάστε τοΣτο XFSΣύστημα αρχείων και επαναφορά πρόσβασης σε αρχεία.
Έτσι, ακόμη και αν η ίδια η συσκευή βουβάλου αποτύχει, τα δεδομένα για τις μονάδες δίσκου παραμένουν άθικτα και μπορούν να ανακτηθούν. Το σωστό επιλεγμένο λογισμικό και οι διορθωτικές ενέργειες χρήστη συμβάλλουν στην ελαχιστοποίηση των ζημιών και στην αποκατάσταση σημαντικών εγγράφων, αρχείων και πολυμέσων.
Θυμηθείτε: όσο πιο γρήγορα ξεκινάτε τη διαδικασία ανάκτησης και όσο πιο προσεκτικά χειρίζεστε τα μέσα, τόσο μεγαλύτερη είναι η πιθανότητα ενός επιτυχημένου αποτελέσματος.
