Τα καλώδια Ethernet παραμένουν η ταχύτερη και πιο αξιόπιστη μορφή δικτύωσης υπολογιστών. Τα καλώδια είναι φθηνά, αλλά συχνά θα χρειαστείτε διαφορετικό μήκος καλωδίου από ό, τι είναι διαθέσιμο από το ράφι.
Με το "Switing" ένα καλώδιο Ethernet, μπορείτε να του δώσετε ένα προσαρμοσμένο μήκος, να συμμετάσχετε σε δύο καλώδια μαζί και ακόμη και να επισκευάσετε ζημιά σε ένα καλώδιο ή τα βύσματα σε κάθε άκρο.
Πίνακας περιεχομένων
Πρώτον, ας εξοικειωθούμε με την ονοματολογία. Τα καλώδια δικτύου Ethernet (μερικές φορές ονομάζονται μόνο "καλώδια δικτύου") έρχονται σε διάφορες ποικιλίες. Οι πιο συνηθισμένοι τύποι για οικιακή χρήση στο Amazon ή σε οποιοδήποτε κατάστημα Tech είναι CAT5, CAT5E, CAT6 και CAT6A. Αντιπροσωπεύουν διαφορετικές επαναλήψεις της τεχνολογίας καλωδίων που βελτιώνουν την ταχύτητα μεταφοράς δεδομένων και την αξιοπιστία.
Το τμήμα «γάτας» αντιπροσωπεύει την κατηγορία ». Το CAT5E είναι μια βελτιωμένη έκδοση του βασικού καλωδίου CAT5. Τα CAT 5E και CAT6 παρέχουν ταχύτητες gigabit και το CAT6A μπορεί να προσφέρει 10 ταχύτητες gigabit σε μικρότερες αποστάσεις. Το CAT6A μπορεί να υποστηρίξει 10 Gbps έως και 100 μέτρα, ενώ το CAT6 μπορεί να το κάνει μόνο μέχρι 55 μέτρα. Ο τύπος του καλωδίου με το οποίο εργάζεστε θα καθορίσει την ταχύτητα μεταφοράς δεδομένων σας και θα επηρεάσει τη σύνδεση στο διαδίκτυο και την απόδοση της τοπικής σύνδεσης δικτύου.
Θα βρείτε μια δέσμη μικροσκοπικών, στριμμένων αγωγών ζεύγους στην καρδιά ενός καλωδίου Ethernet. Αυτοί οι αγωγοί είναι χρωματικά καλώδια που επιτρέπουν τη μεταφορά δεδομένων από το ένα άκρο του καλωδίου στο άλλο.

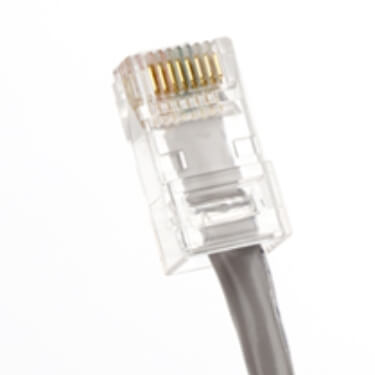

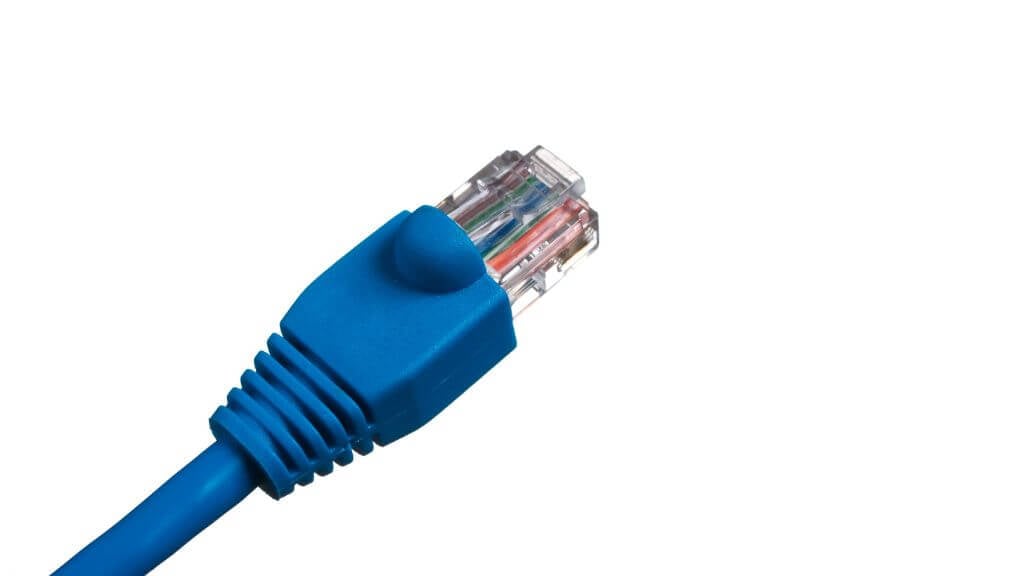

Κάθε άκρο ενός καλωδίου Ethernet έχει συνήθως ένα βύσμα RJ45. Αυτό το βύσμα, το οποίο μοιάζει με ένα μεγαλύτερο τηλεφωνικό βύσμα, είναι το μέρος που συνδέεται φυσικά με τις συσκευές σας, όπως ένας δρομολογητής ή ένας υπολογιστής. Τα βύσματα που βρίσκετε στις τηλεφωνικές γραμμές είναι RJ11.
Εργαλεία του εμπορίου

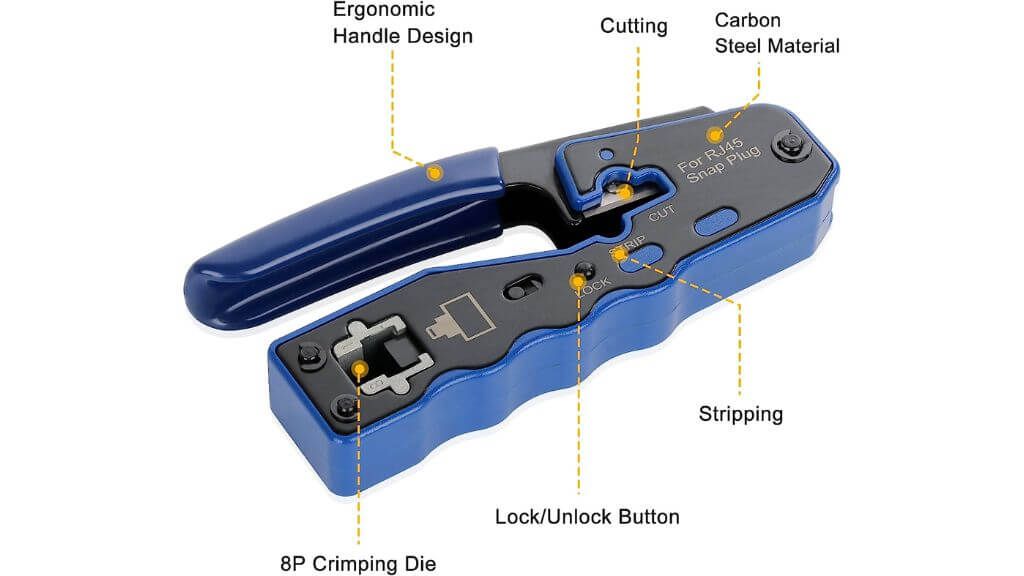

Για να συνδυάσετε ένα καλώδιο Ethernet, θα χρειαστείτε μερικά βασικά εργαλεία:
- Συρματοκόπτης

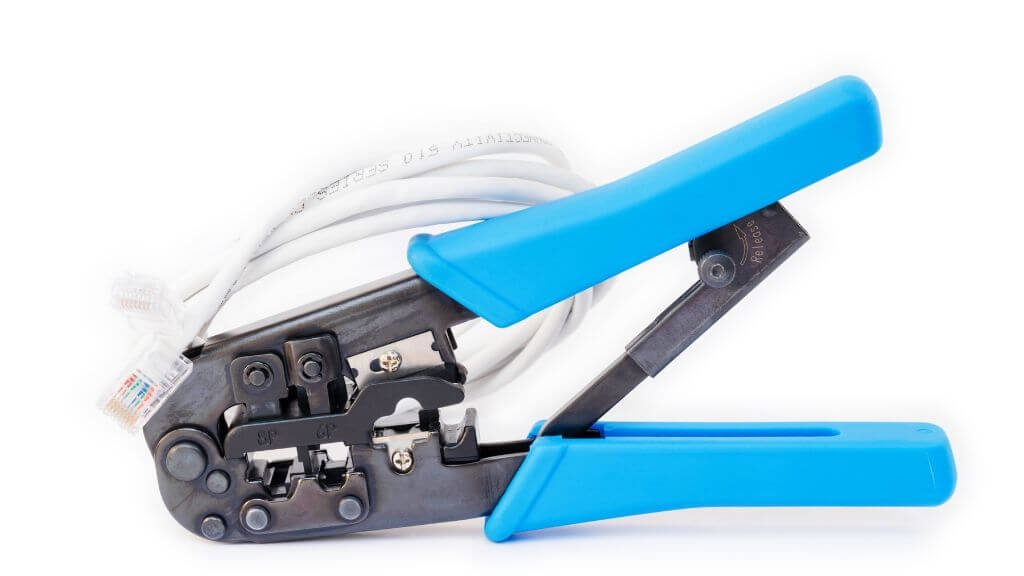

- Εργαλείο πρεσβείας
- Συνδέσεις RJ45
- Καλώδιο Ethernet (αυτό που θέλετε να συνδυάσετε)
- Απογυμνωτές καλωδίων

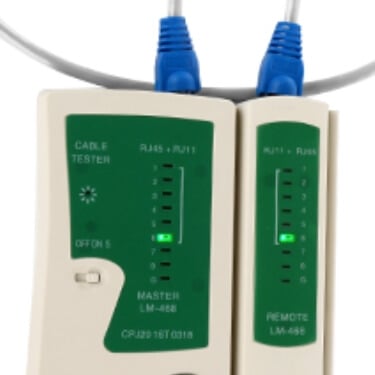

Για τη δοκιμή των συνδέσεων, θα πρέπει να λάβετε έναν δοκιμαστή καλωδίων δικτύου. Αυτή η μικρή συσκευή θα σας ενημερώσει εάν οι συνδέσεις στο νεοσυσταθέν καλώδιο σας λειτουργούν σωστά. Μπορείτε να προχωρήσετε χωρίς τον ελεγκτή καλωδίων, αλλά σημαίνει απλώς ότι θα γνωρίζετε μόνο εάν το καλώδιο σας έχει συνδεθεί σωστά όταν το συνδέετε.
Μπορείτε να πάρετε όλα όσα χρειάζεστε αγοράζοντας ένα, που περιλαμβάνει κόπτες καλωδίων. Επίσης, πολλά εργαλεία πρεσβείας έχουν ενσωματωμένα απογυμνωτές σύρματος, ώστε να μην χρειάζεται να πληρώσετε ξεχωριστό.
Οδηγός βήμα προς βήμα: Πώς να συνδυάσετε καλώδια Ethernet
Σθεναρός
Η συγκόλληση ενός καλωδίου μπορεί να είναι λεπτή δουλειά, αλλά είναι εύκολο αν είστε υπομονετικοί και προσεκτικοί. Εδώ είναι τα γενικά βήματα που πρέπει να ακολουθήσετε.
Βήμα 1: Προετοιμάστε το καλώδιο σας
Πρώτον, χρησιμοποιήστε τους κόπτες καλωδίων σας για να κόψετε τυχόν κατεστραμμένα άκρα του καλωδίου Ethernet. Θέλετε καθαρά, άθικτα καλώδια για να εργαστείτε.
Σθεναρός
Χρησιμοποιήστε τους απογυμνωτές καλωδίων σας για να απομακρύνετε προσεκτικά περίπου 2 ίντσες του εξωτερικού περιβλήματος σε κάθε άκρο του καλωδίου, αποκαλύπτοντας τους χρωματισμένους αγωγούς στριμμένα ζεύγη μέσα.
Βήμα 2: Χαλαρώστε τους αγωγούς στριμμένα ζεύγη

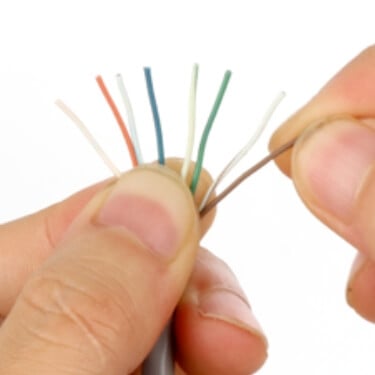

Ξεκινήστε προσεκτικά τους χρωματισμένους αγωγούς στριμμένα ζεύγη.
Θα βρείτε συνήθως οκτώ καλώδια σε τέσσερα ζεύγη. Ευθυγραμμίστε τα σύμφωνα με τον κώδικα χρώματος του καλωδίου Ethernet.
Ο τυπικός κωδικός χρώματος για την καλωδίωση T568A είναι:
⦁ pin 1: λευκό/πράσινο
⦁ PIN 2: Πράσινο
⦁ pin 3: λευκό/πορτοκαλί
⦁ PIN 4: Μπλε
⦁ pin 5: λευκό/μπλε
⦁ PIN 6: Orange
⦁ pin 7: λευκό/καφέ
⦁ PIN 8: BROWN
Ο τυπικός κωδικός χρώματος για την καλωδίωση T568B είναι:
⦁ PIN 1: Λευκό/πορτοκαλί
⦁ PIN 2: Orange
⦁ pin 3: λευκό/πράσινο
⦁ PIN 4: Μπλε
⦁ pin 5: λευκό/μπλε
⦁ PIN 6: Πράσινο
⦁ pin 7: λευκό/καφέ
⦁ PIN 8: BROWN

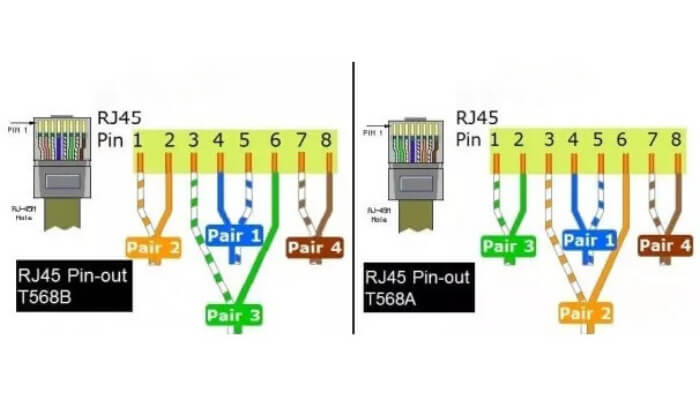

Το Iranforums CC θα ήταν 40 μέσωWikimedia Commons
Το πιο συνηθισμένο σχήμα είναι το T568B, αλλά μπορείτε να χρησιμοποιήσετε είτε εάν το χρησιμοποιείτε με συνέπεια. Το καλώδιο που συναρμολογείτε πιθανώς χρησιμοποιεί το T568B, το προτιμώμενο σχήμα καλωδίωσης για νέες εγκαταστάσεις δικτύου στις ΗΠΑ.
Πολλά εργαλεία πρεσβείας έχουν εκτυπωθεί αυτοί οι οδηγοί καλωδίωσης στο σώμα του εργαλείου, οπότε δεν χρειάζεται να τα απομνημονεύσετε.
Βήμα 3: Συνδέστε τους συνδετήρες RJ45

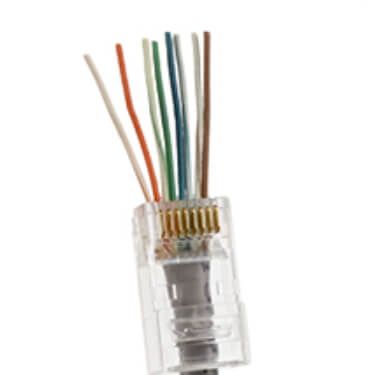

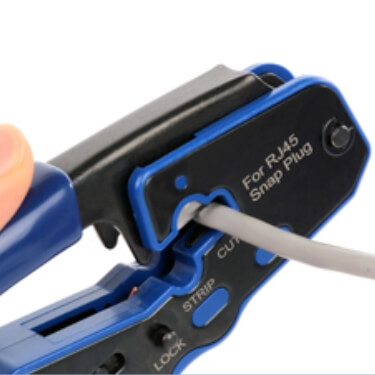

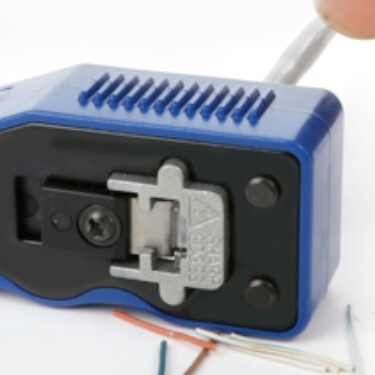

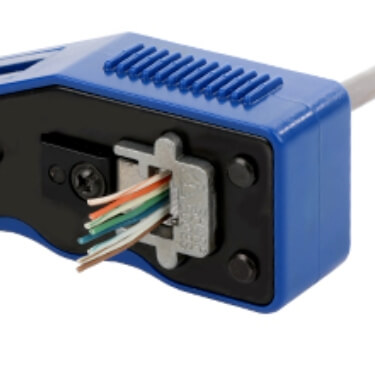

Το επόμενο βήμα περιλαμβάνει την τοποθέτηση νέων συνδετήρων RJ45 σε κάθε άκρο καλωδίου. Χρησιμοποιήστε το εργαλείο Primping για να εξασφαλίσετε τους συνδετήρες στο καλώδιο.
Βεβαιωθείτε ότι τα καλώδια με χρωματική κωδικοποίηση παρατάσσονται σωστά μέσα στους συνδέσμους πριν από το πνεύμα. Αυτό είναι ζωτικής σημασίας για τη διατήρηση μιας σταθερής σύνδεσης στο διαδίκτυο.
Αυτή είναι απλώς μια γενική περιγραφή της διαδικασίας, πρέπει να ακολουθήσετε τις οδηγίες του συγκεκριμένου εργαλείου Primping. Κάποιοι μπορεί να έρθουν ακόμη και με έναν σύνδεσμο σε ένα πλήρες βίντεο που να αποδεικνύει πώς να τα χρησιμοποιήσετε. Προτείνουμε έντονα να παρακολουθήσετε οποιοδήποτε τέτοιο βίντεο, εάν παρέχεται.
Βήμα 4: Δοκιμάστε τη σύνδεσή σας
Μόλις οι σύνδεσμοι RJ45 είναι στη θέση τους, χρησιμοποιήστε τον δοκιμαστή καλωδίων δικτύου για να εξασφαλίσετε τις σωστές συνδέσεις. Κάθε φως στον ελεγκτή αντιστοιχεί σε ένα καλώδιο στο καλώδιο Ethernet. Εάν όλα τα φώτα ανάβουν, συγχαρητήρια! Έχετε συναρμολογήσει με επιτυχία το καλώδιο Ethernet.
Εάν δεν διαθέτετε δοκιμαστή καλωδίων, συνδέστε το καλώδιο σε ένα ζευγάρι συσκευών δικτύου. Η καλύτερη επιλογή είναι να συνδέσετε μια συσκευή -πελάτη (δηλαδή ένα φορητό υπολογιστή) σε έναν δρομολογητή. Το καλώδιο είναι καλό να πάει αν η σύνδεση λειτουργεί και μπορείτε να το εγκαταστήσετε.
Προηγμένες τεχνικές ματίσματος
Η παραπάνω μέθοδος είναι ο απλούστερος τρόπος για τη σύνδεση ενός καλωδίου Ethernet, κατάλληλο για μικρότερα μήκη και μη κρίσιμες συνδέσεις. Ωστόσο, απαιτούνται πιο προηγμένες τεχνικές όταν πρέπει να συμμετάσχετε σε δύο καλώδια σε μεγαλύτερη απόσταση ή όταν εργάζεστε με πιο εξειδικευμένους τύπους καλωδίων, όπως ομοαξονικά ή οπτικά οπτικών ινών.
Πάνελ Patch: Οργάνωση και μελλοντική προστασία
Ένας πίνακας Patch είναι μια άλλη προηγμένη μέθοδος που χρησιμοποιείται όταν πρέπει να συγκλίνουν πολλαπλά καλώδια Ethernet. Αυτό μπορεί συνήθως να βρεθεί σε ρυθμίσεις γραφείου ή σε προηγμένα οικιακά δίκτυα. Τα πάνελ Patch έχουν σχεδιαστεί με αρκετές θύρες για να φιλοξενήσουν πολλαπλά καλώδια.

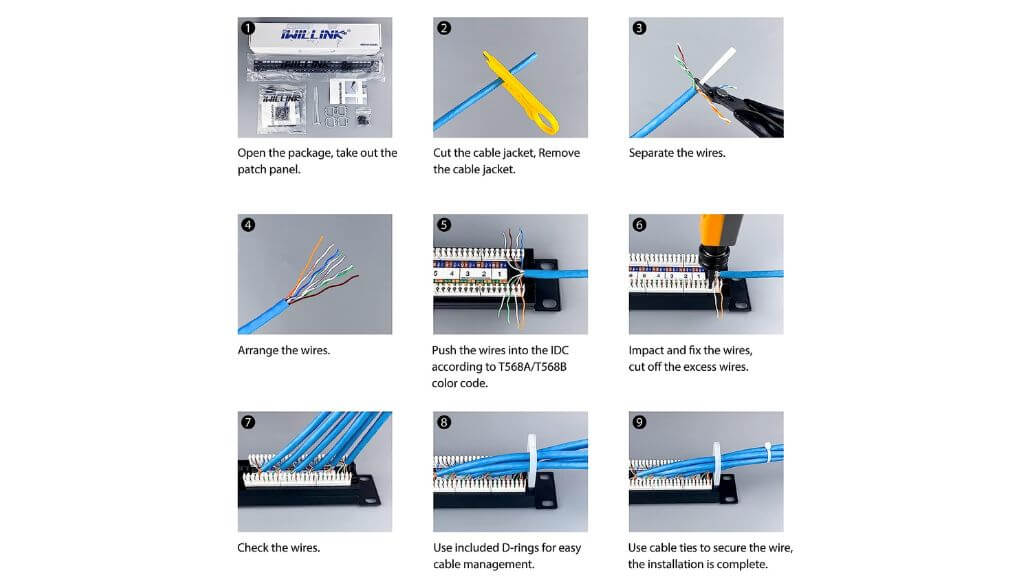

Μια τυπική διαδικασία σύνδεσης του πίνακα patch σε αυτή την περίπτωση για τοIWillLink 24 Patch Patch Patel
Η διαδικασία εδώ περιλαμβάνει τον τερματισμό των άκρων των καλωδίων Ethernet στο πίσω μέρος του πλαισίου. Η μπροστινή πλευρά, με τη σειρά του, χρησιμοποιείται για την επιδιόρθωση δεδομένων σε όπου πρέπει να πάει χρησιμοποιώντας καλώδια patch. Το μεγάλο πράγμα για τα πάνελ Patch είναι ότι διευκολύνουν τη διαχείριση σύνθετων ρυθμίσεων καλωδίων και είναι προσαρμόσιμες για μελλοντικές αλλαγές ή προσθήκες.
Τα πάνελ Patch θυμίζουν παλιά κιβώτια διασταύρωσης τηλεφωνικών τηλεφωνικών συμβολαίων, όπου οι χειριστές συνδέουν φυσικά γραμμές χρησιμοποιώντας μικρά καλωδίων.
Χρησιμοποιώντας υποδοχές και ζεύγους Keystone
Ένα jack Keystone είναι ένα πακέτο snap-in που στεγάζει ένα σύνδεσμο RJ45. Αυτοί οι γρύλοι μπορούν να σπάσουν σε μια πλάκα τοίχου ή έναν πίνακα patch, δημιουργώντας μια μόνιμη, ασφαλή σύνδεση.

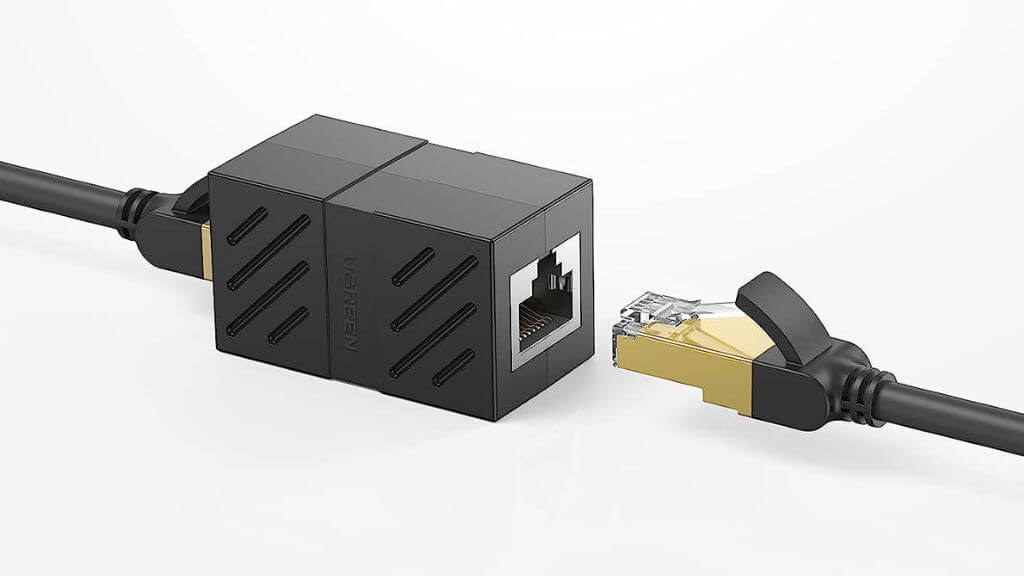

Οι συζεύκτες, από την άλλη πλευρά, χρησιμοποιούνται για τη σύνδεση δύο καλωδίων Ethernet απευθείας. Έρχονται με θηλυκές θύρες RJ45 και στα δύο άκρα. Παρόλο που οι συζεύκτες ενδέχεται να μην είναι η καλύτερη λύση για δίκτυα υψηλής απόδοσης λόγω πιθανής απώλειας σήματος, είναι βολικές για γρήγορες διορθώσεις ή επεκτείνοντας το εύρος ενός υπάρχοντος καλωδίου σε μη κρίσιμες εφαρμογές. Για παράδειγμα, εάν θέλετε να συνδέσετε μια έξυπνη τηλεόραση ή NAS στο σπίτι, είστε εντάξει με μια ελαφρώς πιο αργή σύνδεση.
Άμεση συναρμολόγηση καλωδίων Ethernet χωρίς ζεύκτη
Ενώ ένας ζεύκτης παρέχει έναν βολικό τρόπο σύνδεσης δύο καλωδίων Ethernet, μπορείτε επίσης να τα συνδυάσετε απευθείας χωρίς ζεύκτη. Ωστόσο, η άμεση συναρμολόγηση απαιτεί πολύ μεγαλύτερη προσοχή στη λεπτομέρεια και την επιδεξιότητα. Θα χρειαστείτε ένα συμπαγές χέρι, βασικές δεξιότητες συγκόλλησης και ένα συγκολλητικό σίδερο!
Μάθετε περισσότερα:Πώς να διορθώσετε το Ethernet που δεν λειτουργεί στα Windows 11
Τα βήματα είναι ουσιαστικά τα ίδια με τη βασική συρρίκνωση, αλλά τα πράγματα είναι διαφορετικά αφού έχετε απογυμνωθεί και ξετυλίξετε και τα οκτώ καλώδια και στα δύο άκρα που θέλετε να συναλέξετε μαζί.
Μόλις τα καλώδια ξετυλίγονται και ευθυγραμμίζονται, στρίψτε τα αντίστοιχα χρωματικά καλώδια από κάθε καλώδιο. Βεβαιωθείτε ότι κάθε καλώδιο από ένα καλώδιο είναι σφιχτά στριμμένο με το αντίστοιχο από το άλλο καλώδιο. Αυτό εξασφαλίζει μια ασφαλή σύνδεση και ακριβή μετάδοση δεδομένων.
Αφού στρέψετε τα καλώδια μαζί, εφαρμόστε κάποια συγκόλληση σε κάθε σύνδεση. Η συγκόλληση ενισχύει τις συνδέσεις και παρέχει καλύτερη αγωγιμότητα, εξασφαλίζοντας ελάχιστη απώλεια σήματος. Βεβαιωθείτε ότι χρησιμοποιείτε ένα κατάλληλο σίδερο συγκόλλησης και αποφύγετε την υπερβολική εξέλιξη, η οποία θα μπορούσε να προκαλέσει βραχυκυκλώματα.
Μόλις κολλήσετε όλες τις συνδέσεις, ήρθε η ώρα να τις απομονώσετε. Τυλίξτε κάθε σύνδεση ξεχωριστά με ηλεκτρική ταινία για να αποτρέψετε τυχόν βραχυκυκλώματα. Αφού περιτυλίξετε κάθε σύνδεση, μπορείτε να συνδυάσετε ολόκληρη την ομάδα για να σχηματίσετε ένα μόνο καλώδιο. Η ηλεκτρική ταινία δεν είναι μια μόνιμη λύση, οπότε ίσως θελήσετε να επενδύσετε στη μόνωση με συρρίκνωση.
Αντιμετώπιση ομοαξονικών καλωδίων και οπτικών ινών

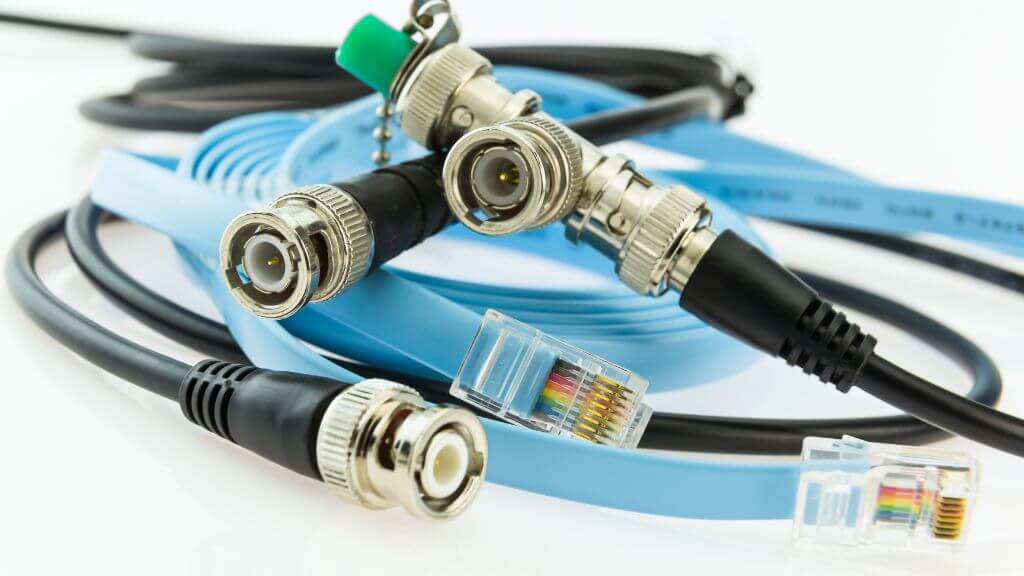

Η προηγμένη δικτύωση Ethernet μερικές φορές περιλαμβάνει ομοαξονικά καλώδια οπτικών οπτικών ινών. Αυτοί οι τύποι καλωδίων μεταφέρουν δεδομένα με διαφορετικούς τρόπους από τα πρότυπα καλώδια UTP (Unsheled Twisted Pair) όπως καλώδια CAT5E ή CAT6, που απαιτούν άλλες τεχνικές ματίσματος.
Η συγκόλληση ενός ομοαξονικού καλωδίου περιλαμβάνει τη χρήση ενός ειδικά σχεδιασμένου απογυμνωτή καλωδίων για να εκθέσει τον εσωτερικό αγωγό. Στη συνέχεια, θα Crimp σε ένα νέο ομοαξονικό σύνδεσμο. Ένας ομοαξονικός ζεύκτης μπορεί στη συνέχεια να χρησιμοποιηθεί για να συμμετάσχει στα δύο καλώδια.
Όσο για τα καλώδια οπτικών ινών, είναι ένα εντελώς διαφορετικό παιχνίδι μπάλας. Αυτά τα καλώδια μεταφέρουν δεδομένα με τη μορφή παλμών φωτός και η συναρμολόγηση τους περιλαμβάνει μια διαδικασία που ονομάζεται Fusion Slicing. Αυτή η διαδικασία χρησιμοποιεί θερμότητα για να συγχωνεύσει ή να «συγκολλήσει» δύο καλώδια οπτικών ινών. Είναι μια λεπτή και ακριβής διαδικασία που εξασφαλίζει ελάχιστη απώλεια σήματος και συνήθως είναι καλύτερα να μείνει επαγγελματίες ή εκείνοι που έχουν λάβει την κατάλληλη κατάρτιση. Είναι εξαιρετικά απίθανο να έχετε οπτική καλωδίωση ινών μέσα στο σπίτι σας. Ωστόσο, αυτό είναι επιχειρηματικό έδαφος υψηλού επιπέδου.
Δύναμη πάνω από Ethernet (POE) και προσαρμογείς
Μερικές φορές, μπορείτε να παραδώσετε δεδομένα και τροφοδοσία πάνω από το καλώδιο Ethernet.
Αυτό είναι γνωστό ωςΔύναμη πάνω από Ethernet (POE). Χρησιμοποιείται συνήθως για συσκευές όπως κάμερες IP ή σημεία πρόσβασης WiFi σε μέρη όπου μια ξεχωριστή πηγή ενέργειας δεν είναι άμεσα διαθέσιμη αφού δεν υπάρχει κατάλληλη ηλεκτρική καλωδίωση.

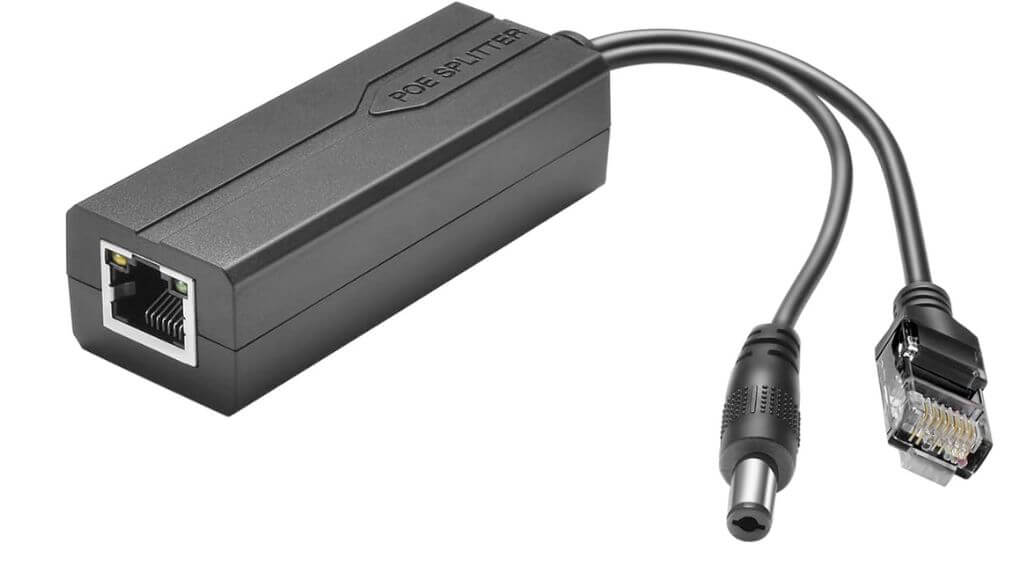

Κατά τη συναρμολόγηση ενός καλωδίου POE, είναι σημαντικό να εξασφαλίσετε ότι οι ακροδέκτες ισχύος DC είναι σωστά συνδεδεμένες, καθώς θα μεταφέρουν την ισχύ στη συσκευή σας. Οι ειδικοί προσαρμογείς POE είναι διαθέσιμοι για να απλοποιήσουν αυτή τη διαδικασία. Ρίξτε μια ματιά σε αυτόΟδηγός Poe Pinoutγια ακριβείς λεπτομέρειες.
Μπορείτε να καταστρέψετε γρήγορα τον εξοπλισμό δικτύου κατά λάθος να στέλνετε ισχύ σε ό, τι δεν πρέπει να πάτε, οπότε αν έχετε αμφιβολίες, είναι καλύτερο να πληρώσετε έναν επαγγελματία για να φτιάξετε καλώδια Poe για εσάς.
Περιτύλιγμα
Η εκμάθηση πώς να συνδυάσετε ένα καλώδιο Ethernet είναι μια εύχρηστη ικανότητα να έχετε, αν και οι περισσότεροι άνθρωποι έχουν μόνο την ανάγκη να το κάνουν λίγες φορές στη ζωή τους. Εκτός αν πρόκειται να κάνετε έναπαρτίδαΑπό τη ματίσματος, είναι φθηνότερο να πληρώσετε για νέα καλώδια προσαρμοσμένου μήκους. Τα εργαλεία Primping και οι δοκιμαστές δικτύων είναι δαπανηρά για να δικαιολογήσουν ένα εφάπαξ έργο DIY.
Εάν αποφασίσετε να το δοκιμάσετε μόνοι σας, θυμηθείτε να είστε ασφαλείς, σέβεστε τον κώδικα χρώματος και βεβαιωθείτε ότι οι αγωγοί σας είναι κατάλληλα πρεσβύτεροι και θα πρέπει να έχετε μια σταθερή σύνδεση Ethernet και να τρέχει σε χρόνο μηδέν. Ωστόσο, ίσως θελήσετε να εξετάσετε μια εναλλακτική λύση με τη μορφή μιας επέκτασης Ethernet Powerline.
