Με το εργαλείο οικοδόμησης σχήματος Adobe Illustrator, ακόμη και οι αρχάριοι μπορούν να συνδυάσουν απλά σχήματα για να δημιουργήσουν πολύπλοκα. Σε αυτό το απλό σεμινάριο εικονογράφου, θα σας δείξουμε πώς να συγχωνεύσετε και να αφαιρέσετε τα βασικά σχήματα για να δημιουργήσετε ένα νέο σχήμα.
Το εργαλείο κατασκευής σχήματος προστέθηκε στο Illustrator στην έκδοση CS5 και από τότε όλες οι εκδόσεις το έχουν συμπεριλάβει. Χρησιμοποιήσαμε το Adobe Illustrator CC, αλλά όσο χρησιμοποιείτε το Illustrator CS5 ή αργότερα, αυτές οι οδηγίες θα πρέπει να λειτουργούν.
Πίνακας περιεχομένων
Πώς να συγχωνεύσετε τα σχήματα με το εργαλείο κατασκευής σχήματος
Θα ξεκινήσουμε με τη συγχώνευση των διανυσματικών σχημάτων. Όλα τα εργαλεία σχήματος στο Illustrator δημιουργούν διανυσματικά σχήματα. Αυτό σημαίνει ότι μπορούν να κλιμακωθούν σε οποιοδήποτε μέγεθος.

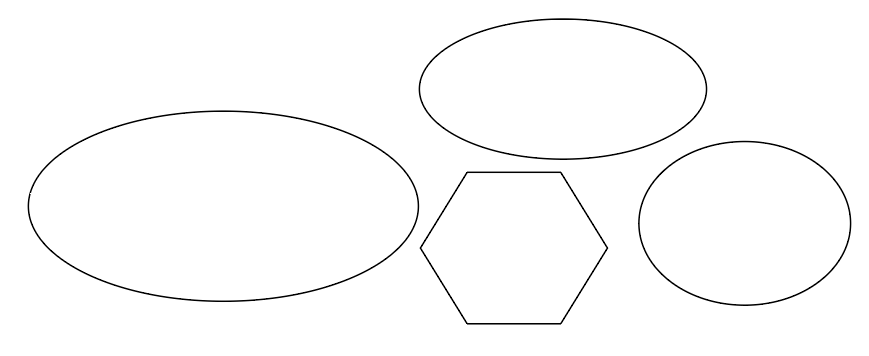

- Προσθέστε μερικά σχήματα στο artboard. Μπορείτε να χρησιμοποιήσετε οποιοδήποτε εργαλείο σχήματος όπως το εργαλείο ορθογωνίου, το εργαλείο ελλειπτικής, το εργαλείο πολυγώνου ή το εργαλείο στυλό.

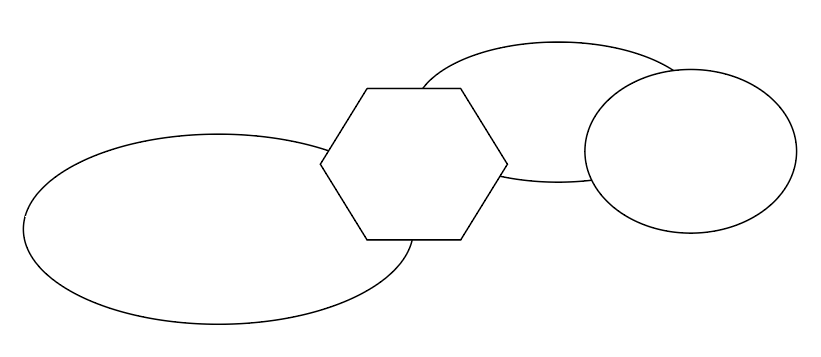

- Θα χρησιμοποιήσουμε τοΛειτουργία συγχώνευσηςτουΣχήμα οικοδόμου Εργαλείοσε επικαλυπτόμενα σχήματα και μετακινήστε τα σχήματα, έτσι τέμνονται.

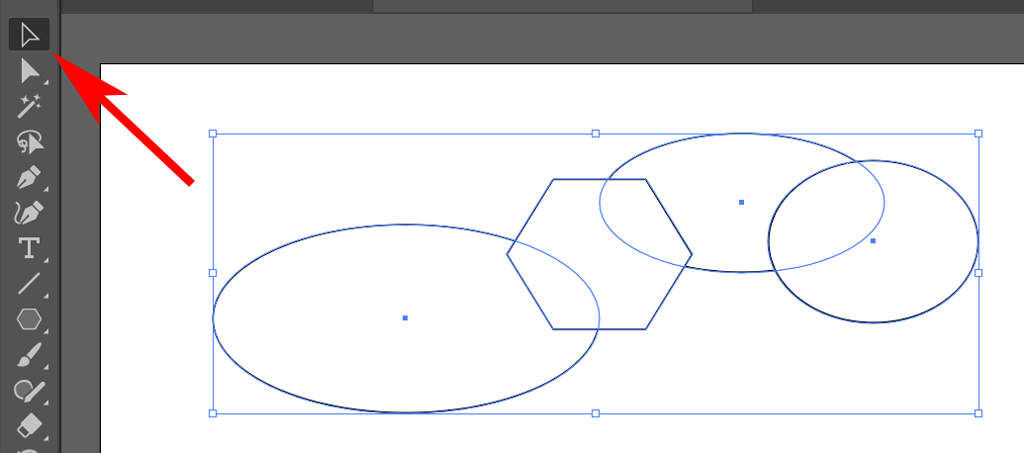

- Χρησιμοποιήστε τοΕπιλογή ΕργαλείοΓια να επιλέξετε δύο ή περισσότερα επικαλυπτόμενα σχήματα. ΣυγκρατώΑλλαγήΓια να επιλέξετε πολλαπλά σχήματα.
- ΕπιλέγωΣχήμα οικοδόμουαπό τον πίνακα εργαλείων ή χρησιμοποιήστε τη συντόμευση πληκτρολογίουΑλλαγή+M.

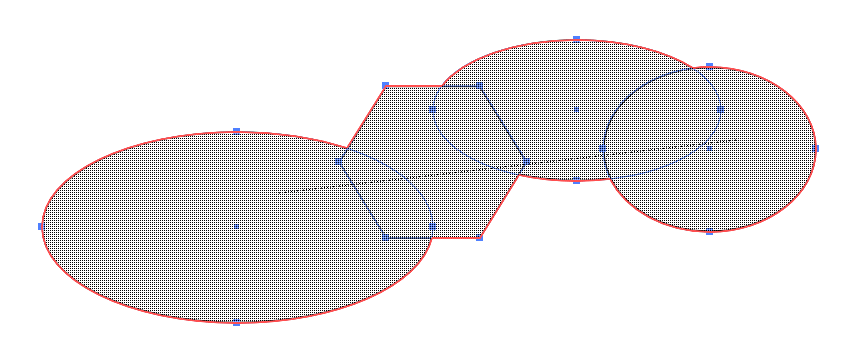

- Σύρετε το εργαλείο κατασκευής σχήματος σε όλα τα επιλεγμένα σχήματα. Κάθε τμήμα του νέου σχήματος θα επισημανθεί καθώς τα σύρετε πάνω τους. Όταν απελευθερώνετε το ποντίκι, τα σχήματα θα συγχωνευθούν. Θα δείτε ένα μικροσκοπικό πλεονέκτημα δίπλα στο δρομέα για να σας υπενθυμίσω ότι προσθέτετε ένα σχήμα στο άλλο.
ΑΚΡΟ:Για να αποφευχθεί η ακούσια λείπει ορισμένες επικαλυπτόμενες περιοχές πολλαπλών σχημάτων, πατήστεΑλλαγήΕνώ σύρετε το builder σχήματος Marquee γύρω από όλα τα σχήματα που θέλετε να συγχωνευτείτε.
Πώς να διαγράψετε σχήματα με το εργαλείο κατασκευής σχήματος
Μερικές φορές ένα έργο γραφικού σχεδίου θα απαιτήσει από εσάς να αφαιρέσετε ένα σχήμα από το άλλο. Το σχήμα Builder έχει μια λειτουργία διαγραφής που το καθιστά εύκολο.

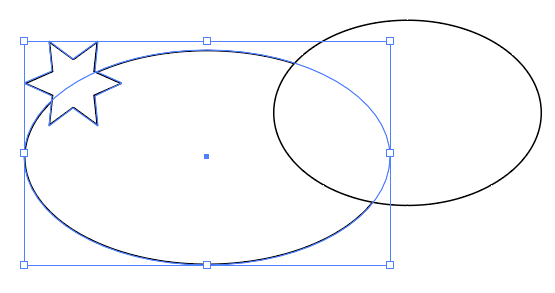

- Ξεκινήστε χρησιμοποιώντας τοΕπιλογήΕργαλείο για να επιλέξετε δύο επικαλυπτόμενα σχήματα. Θα αφαιρέσουμε ένα σχήμα από το άλλο.
- Επιλέξτε τοΕργαλείο κατασκευής σχήματοςκαι κρατήστε πατημένοΑλλοτριώήΕπιλογή(MAC) Ενώ σύρετε από ένα σχήμα στο τμήμα αυτού του σχήματος που επικαλύπτει το άλλο σχήμα. Όπως μπορείτε να δείτε, πατώντας alt ή επιλογή βάζει το εργαλείο κατασκευής σχήματος σε λειτουργία διαγραφής έτσι ώστε ένα σχήμα να αφαιρείται από το άλλο. Θα γνωρίζετε ότι έχετε ενεργοποιήσει τη λειτουργία Erase επειδή θα δείτε ένα μικροσκοπικό σημάδι μείον δίπλα στο δρομέα.

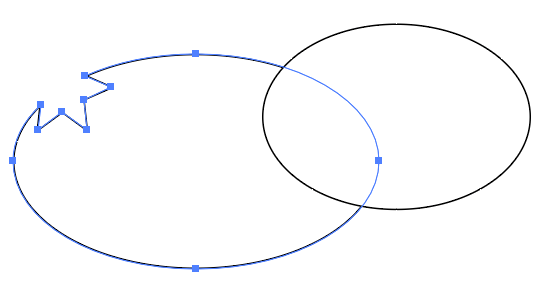

ΑΚΡΟ:Παρατηρήστε ότι προστίθενται πρόσθετα σημεία αγκύρωσης στο νέο σας σχήμα όπου τα δύο σχήματα που χρησιμοποιούνται για να διασταυρωθούν. Αν θέλετε, μπορείτε να χρησιμοποιήσετε αυτά τα σημεία αγκύρωσης για να αναμορφώσετε το μονοπάτι.
Εάν έχετε χρησιμοποιήσει ποτέ το εργαλείο Pathfinder του Illustrator για να δημιουργήσετε σύνθετα σχήματα, θα λατρέψετε πόσο πιο γρήγορα και ευκολότερα είναι να χρησιμοποιήσετε το εργαλείο κατασκευής σχήματος.
Πώς να ρυθμίσετε τις επιλογές εργαλείων οικοδόμησης σχήματος
Τώρα που έχετε μια καλή ιδέα για το πώς λειτουργεί το εργαλείο οικοδόμησης σχήματος στο Adobe Illustrator, πάρτε ένα λεπτό για να μάθετε για τις επιλογές που μπορείτε να προσαρμόσετε.

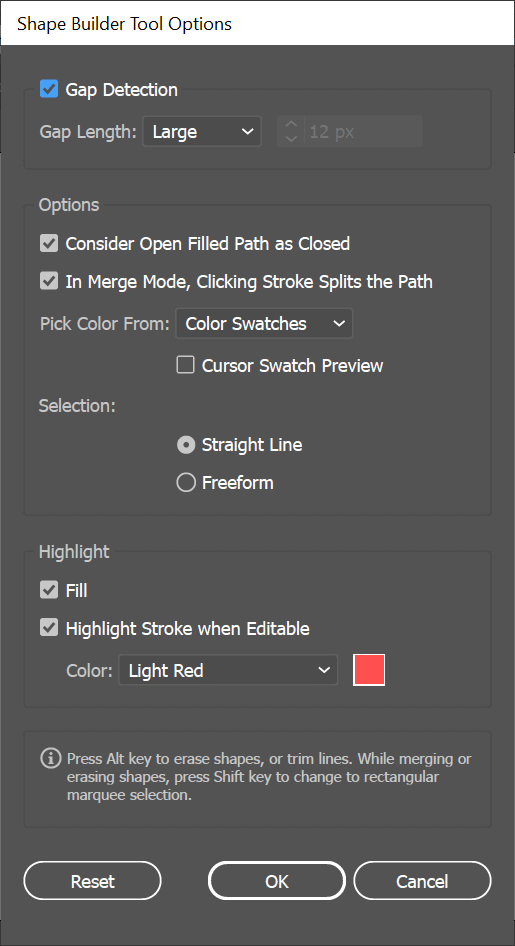

Αποκτήστε πρόσβαση στις επιλογές εργαλείων κατασκευαστή σχήματος κάνοντας διπλό κλικ στο Builder Shape στη γραμμή εργαλείων.
Ανίχνευση κενού

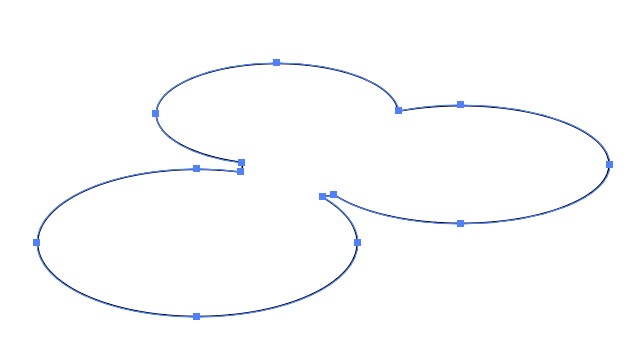

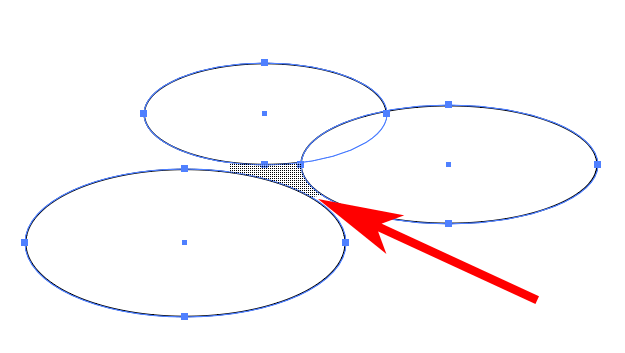

Φανταστείτε ότι έχετε τρεις επικαλυπτόμενες ελλείψεις με ένα κενό στη μέση.
Η ενεργοποίηση της ανίχνευσης χάσματος σε επιλογές κατασκευαστή σχήματος σάς επιτρέπει να πείτε ότι το σχήμα Builder θα συμπεριλάβει αυτήν την περιοχή κενού όταν συγχωνεύεται σχήματα.
Μπορεί να κάνει δοκιμή και λάθος για να ρυθμίσετε σωστά το μήκος του χάσματος, οπότε ο κατασκευαστής σχήματος περιλαμβάνει όσο το δυνατόν περισσότερο το κενό όπως θέλετε.

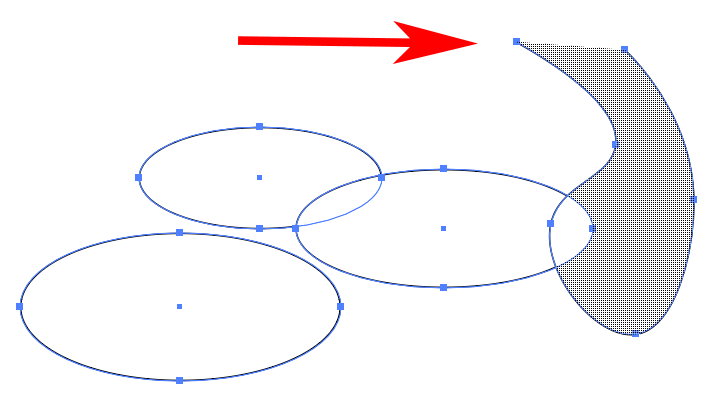

Εξετάστε τις ανοιχτές διαδρομές ως κλειστά
Διαβάστε περισσότερα:Πώς να κόψετε ένα σχήμα στον εικονογράφο
Εάν έχετε χρησιμοποιήσει το εργαλείο στυλό για να δημιουργήσετε μια ανοιχτή διαδρομή και ελέγχετε τοΕξετάστε τις ανοιχτές διαδρομές ως κλειστάΠλαίσιο στις επιλογές του κατασκευαστή σχήματος, το σχήμα Builder θα δημιουργήσει ένα αόρατο άκρο όπου η διαδρομή είναι ανοιχτή, ώστε να είναι σε θέση να κάνει μια περιοχή.

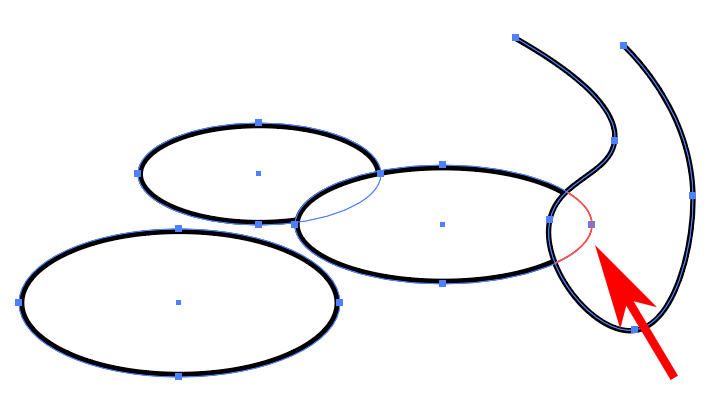

Σε λειτουργία συγχώνευσης, κάνοντας κλικ στο εγκεφαλικό επεισόδιο διαχωρίζει τη διαδρομή
Εάν τοΣε λειτουργία συγχώνευσης, κάνοντας κλικ στο εγκεφαλικό επεισόδιο διαχωρίζει τη διαδρομήΤο πλαίσιο ελέγχεται, μπορείτε να επιλέξετε ένα τμήμα μιας διαδρομής.
Διαλέξτε χρώμα από
Αυτό είναι όπου επιλέγετε πώς θα είναι χρωματισμένο το πρόσφατα δημιουργημένο σχήμα.
- ΕπιλέγωΈργα τέχνηςΕάν θέλετε το στυλ του νέου σχήματος να είναι το ίδιο με το πρώτο αντικείμενο που αγγίζετε με το εργαλείο κατασκευής σχήματος.
- ΕπιλέγωΈγχρωμο δείγματαΕάν θέλετε να γεμίσετε το νέο σχήμα με το δείγμα από το τελευταίο αντικείμενο που επιλέχθηκε.

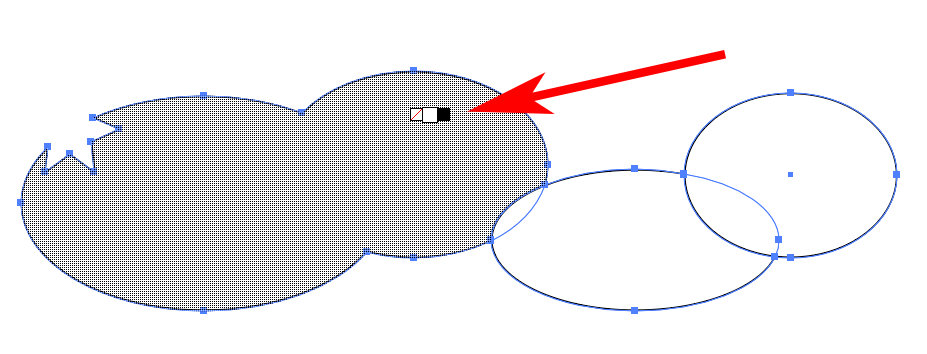

Έλεγχος του πλαισίου γιαΠροεπισκόπηση δρομέα Swatchθα φέρει έναν πλωτό χρωματικό επιλογέα. Χρησιμοποιήστε τα αριστερά και τα δεξιά βέλη για να περάσετε από τις επιλογές.

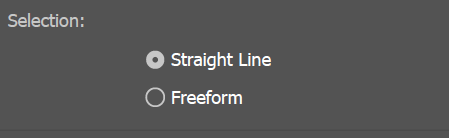

Επιλογή
Η επιλογή επιλογής που επιλέγετε καθορίζει τον τρόπο με τον οποίο η επιλογή του κατασκευαστή σχήματος θα συμπεριφέρεται καθώς το σύρετε σε αντικείμενα. Εάν επιλέξετεFreeform, θα μπορείτε να μετακινήσετε τις επιλογές και τις περιοχές που δεν θέλετε να συμπεριλάβετε.

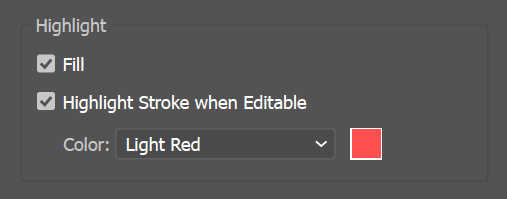

Αποκορύφωμα
Η επιλογή επισημάνσεων σας βοηθά να δείτε τι έχετε επιλέξει με το εργαλείο κατασκευής σχήματος. ΟΓέμισμαΗ επιλογή θα προκαλέσει την πλήρωση των περιοχών που έχετε τραβήξει με ένα μοτίβο πλέγματος. Μπορείτε να δείτε το μοτίβο πλέγματος στα παραπάνω στιγμιότυπα οθόνης.
ΑνΕπισημάνετε το εγκεφαλικό επεισόδιο όταν επεξεργάστηκεελέγχεται, τμήματα μιας διαδρομής που μπορεί να επεξεργαστεί θα χαϊδευτεί στο επιλεγμένο χρώμα. Πρέπει επίσης να έχετεΣε λειτουργία συγχώνευσης, κάνοντας κλικ στο κουμπί διαχωρίζει τη διαδρομήεπιλεγμένο παραπάνω. Διαφορετικά, τα τμήματα διαδρομής δεν θα είναι επεξεργάσιμα και, ως εκ τούτου, δεν θα επισημανθούν.
Κρατώ σε αυτό
Μόλις εξοικειωθείτε με το εργαλείο οικοδόμησης σχήματος Adobe Illustrator, ίσως θελήσετε να δοκιμάσετε το χέρι σας σε μοντελοποίηση 3D. Λειτουργεί με τον ίδιο τρόπο - προσθέτοντας και αφαιρώντας σχήματα. Η μόνη διαφορά είναι ότι στο Illustrator, εργάζεστε με δισδιάστατα σχήματα και, εξ ορισμού, η τρισδιάστατη μοντελοποίηση σημαίνει ότι εργάζεστε με τρισδιάστατα αντικείμενα.
